محولات تحت الأرض | محولات مدفونة | محولات إضاءة LED

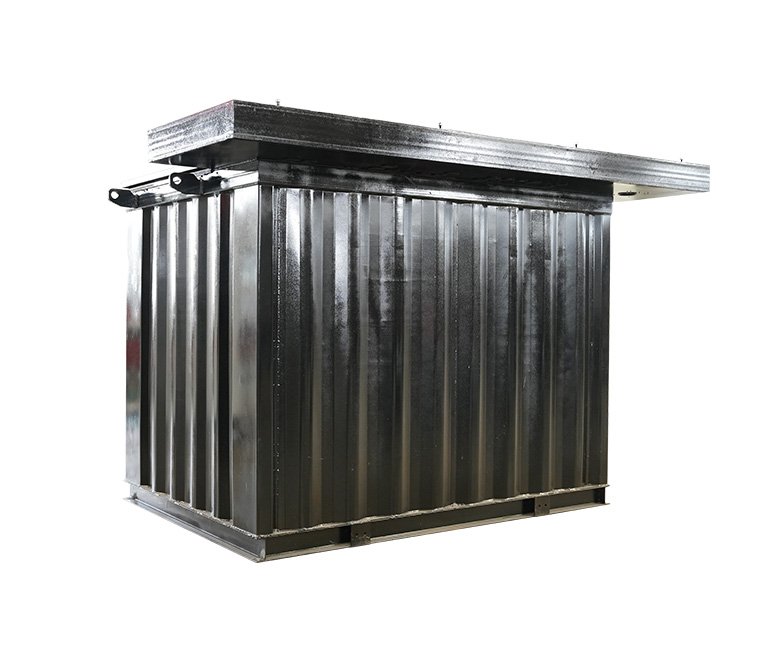

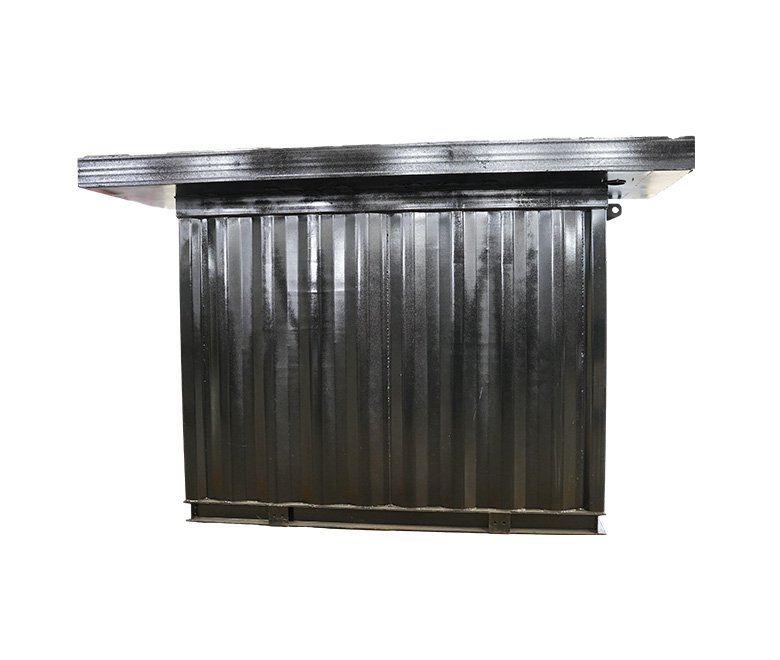

(1) يمكن تشكيل أساس الحفرة من صفائح فولاذية يزيد سمكها عن 6 مم لضمان عدم دخول مياه السطح والحطام إلى الحفرة. كما يمكن استخدام هيكل خرساني مُسلّح مُسبق الصنع، مع استخدام تقنية مقاومة للماء متطورة لمنع التسرب.

(2) توجد مجموعة من أحواض المياه في قاع الحفرة، ومضخة غاطسة يتم التحكم فيها بنظام أوتوماتيكي بدون ماء.

(3) رُكّب حامل تثبيت كابلات الجهد العالي والمنخفض في الحفرة، مما يُسهّل تركيب الكابلات وتثبيتها.

(4) رُكّبت إضاءة مقاومة للماء في الحفرة لسهولة الصيانة.

(5) يحتوي غطاء الأساس العلوي على فتحات صيانة مفتوحة.

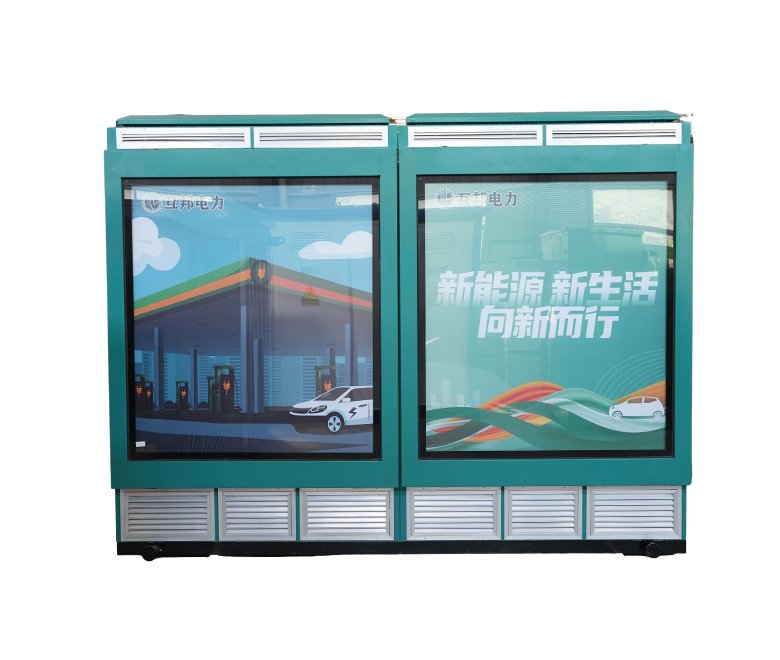

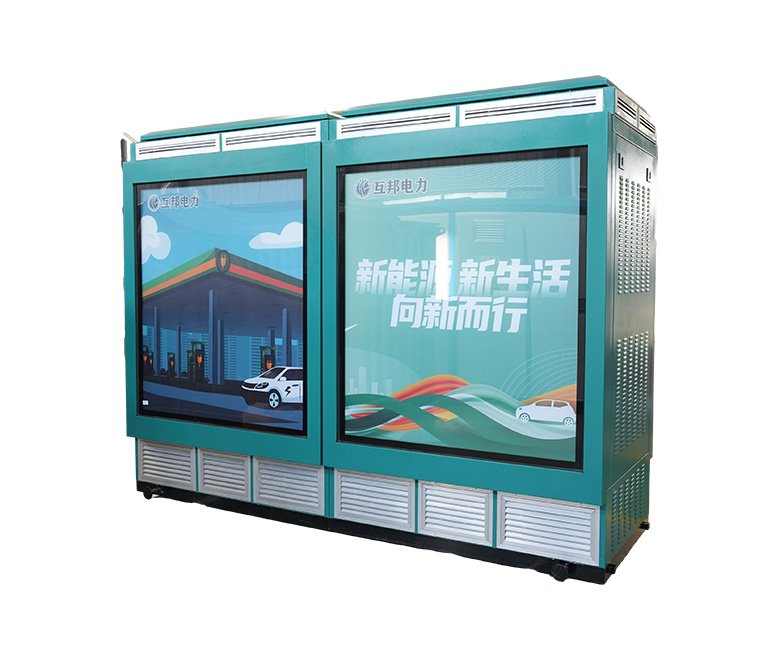

معدات مفاتيح خارجية من نوع صندوق إضاءة إعلاني

(1) يتكون الغلاف الواقي لجهاز التبديل من هيكل صندوق إضاءة إعلاني. يمكن فتح بابي صندوق الإضاءة من جميع الزوايا، كما أن وضع دعامة الزنبرك الهوائي مُريح لتشغيل وصيانة معدات التبديل.

(2) صندوق الإضاءة مُجهز بعازل حراري، مما يُعطي عزلًا حراريًا ممتازًا.

(3) جانبي هيكل صندوق الإضاءة هما لوحات إعلانية، ويُستخدم فيهما عناصر إضاءة LED صغيرة الحجم وموحدة.

(4) أقفال أبواب صندوق الإضاءة الإعلاني ووحدة التبديل مُضبطة بشكل مُستقل. لا تؤثر صيانة صندوق الإضاءة على تشغيل وحدة التبديل.

(5) جهاز إنذار صوتي وضوئي مُرفق بهيكل صندوق الإضاءة في حال تلفه من العوامل الخارجية، ويُصدر إشارة إنذار.

(6) تعتمد وحدة التبديل على هيكل باب مزدوج الطبقات، ومستوى الحماية يصل إلى IP34، والطابق الثاني هو باب الجهاز، مما يضمن وصول خزانة الضغط المنخفض إلى مستوى الحماية الكامل والمستقل لمنتج الضغط المنخفض الخارجي بعد تدمير هيكل صندوق الإضاءة.

(7) تُمكن المروحة المُخبأة في هيكل صندوق الإضاءة من سحب الهواء تلقائيًا وإرسال إمداد الهواء لتقليل درجة الحرارة وإزالة الرطوبة في أساس الحفرة.

معالجة مقاومة الماء للمحطات الفرعية المدفونة

يتيح المحول المدمج تحت الأرض، مع تغيير صندوق التأريض، إمكانية الغمر في الماء، كما أن عزل الحفرة وتصريف المياه مصممان بالكامل داخل أساسها. في المناطق ذات منسوب المياه الجوفية المنخفض (أقل من قاع الحفرة)، تتميز فتحات التهوية في أعلى الحفرة بقدرة تهوية فعالة ومقاومة للماء. بوضع حصى الرمل والماء في قاع الحفرة، يمكن للماء أن يتسرب مباشرة إلى الأرض. في المناطق ذات منسوب المياه الجوفية المرتفع (أعلى من قاع الحفرة)، يُستخدم هيكل الحفرة الخرساني المُغلق بالكامل والمُجهز مسبقًا لمنع تدفق المياه السطحية وتسرب المياه الجوفية إلى الحفر الأرضية.

تبديد الحرارة في المحطات الفرعية المدفونة

(1) يستخدم المحول تحت الأرض منتجات حديدية منخفضة الفقد، أو حديدية مدلفنة، أو حديدية سبيكة غير متبلورة. يتم تقليل فقدان الحمل الهوائي والحمل بشكل كبير، مما يقلل من الحرارة.

(2) تتميز المحولات ذات المقاومة العالية للحرارة بارتفاع درجة حرارتها، مما يُحسّن قدرتها على تحمل الحمل الزائد.

(3) يستخدم المحول الأرضي زيت محولات حلقي التغذية (أو زيت ذو نقطة احتراق عالية) لضمان تبديد حرارة جيد للمنتج.

(4) بين صندوق توزيع الطاقة والحفر الأرضية الأساسية، يوجد مدخل ومخرج هواء. عندما تصل درجة حرارة المحول الأرضي المحلي إلى القيمة المحددة، تُنقل إلى مصدر الهواء.
